TIF-XP-1A SF6气体检漏仪/卤...

发布时间:2020-11-09 16:30:36 作者:administrator 阅读量:49


请开箱检查您所购买的产品及附件是否齐全。如有缺少或产品存在质量问题请及时与我公司联系。

SF6定性检漏仪组件:

①手提箱  ②电池   ③定性检漏仪  ④备用传感头

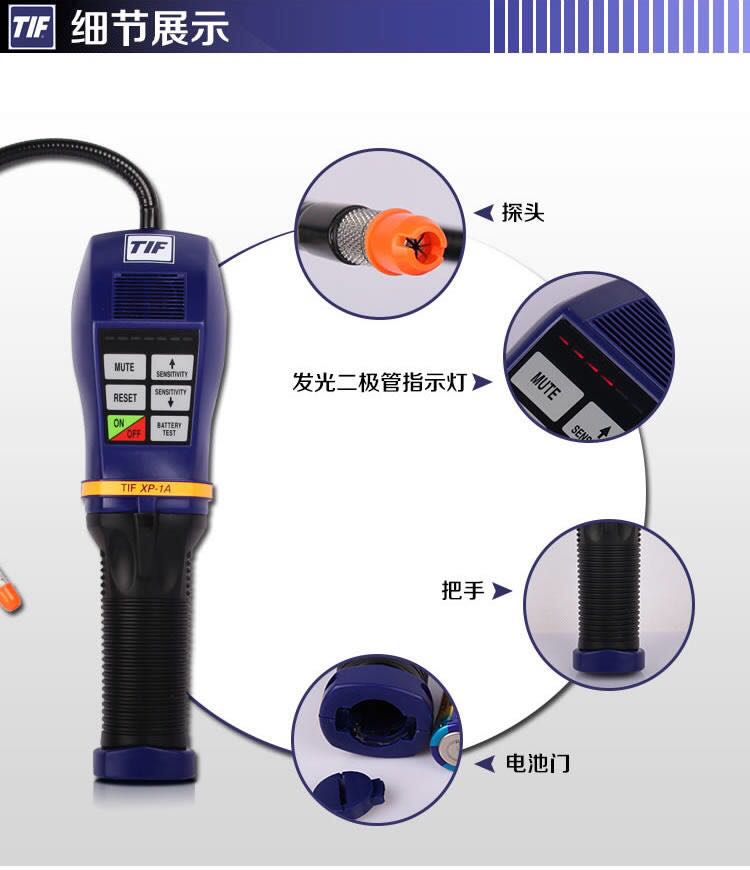

1XP-1A整体配置


二、产品特点


1、 全部采用具有高级数字信号处理能力的微处理器控制
2、三色视频显示
3、七档灵敏度设置﹑最大增强64倍
4、轻触式键盘
5、灵敏度随时可调
6、自动电池测试功能
7、电池电压指示
7、退过SAEJ1627认证,可检测R134a,R12,R22.
8、能检测所有卤素制冷剂
9、真机械泵采样,为探头提供正向气流.
10、具有渐变功能
11、无线、便携,只需2节二号电池
12、高强度仪器盒,可靠保护仪器

13、35厘米柔性不锈钢探杆


三、规格书

电源:3V直流,两节C号碱性电池。

极限灵敏度:用于SF6及所有以卤素为基德制冷剂<3/年。

传感头寿命:约20小时。

使用温度:0-52氏度;

电池寿命:正常使用约30小时。

负荷周期:连续,无限制。

响应时间:瞬时。

复位时间:1秒。

预热时间:2秒。

装置重量:560克。

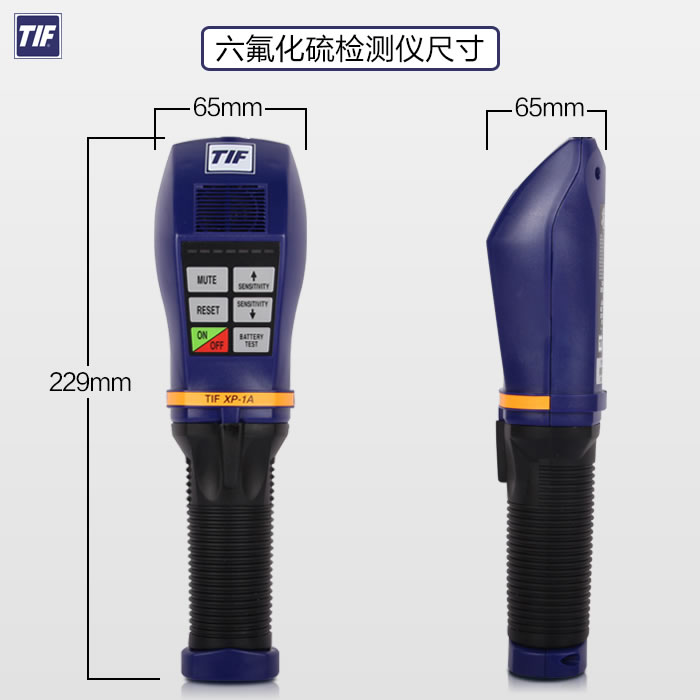

装置尺寸:22.9*6.5*6.5(cm)

探头定长:35.5cm

四、产品说明


安装电池:

向上滑动拆下位于产品底部的电池仓盖,装入电池,正极向外(朝电池仓盖方向)。


1、电源指示/电池测试

TIF XP-1A检漏仪可以二种方式指示电池状况。
一种为常设状态。通过zui左边的发光二极管指示电池的电量。
具体指示如下:
绿色——电池电量正常。
橙黄色——电池电量不足,应尽快更换电池。
红色——电池电量很低,已无法工作。
另一种为电池测试状态。按下电池测试键进行电池测试。测试时发光二极管以三色图谱指示电池的实际电压。

若按住电池测试键不放则持续显示电池电压。松开电池测试键返回正常状态。


2、自动电路/复位功能
TIF XP-1A检漏仪装有自动电路,以及一个复位键,可使本仪器忽略环境中制冷剂的浓度水平。
自动电路——打开开关时,本仪器忽略环境中的制冷剂浓度,设置零点。只有当浓度大于此水平时才发出警告。
注意:若将探头置于泄漏处开机,则泄漏不能测出。

复位功能——在操作中按下复位执行清零复位功能。当按下复位键时,仪器将重置零点,忽略探头周围存在的制冷剂。这样操作则可检测更高的浓度。将仪器移至清洁空气中复位可调整到zui大的灵敏度。当按下复位键时,发光二极管(除zui左边的外)将变成橘红色,大约一秒钟以确认复位动作。


3、灵敏度调节
TIF XP-1A型检漏仪具有七档灵敏度可调。按下灵敏度增加键或降低键可调整灵敏度的水平,相应的灵敏度通过发光二极管指示出来。“嘟嘟”声的频率也可指示灵敏度的区别。
当开机时,仪器自动认定为第5档。
按灵敏度上调键或下调键,可调节灵敏度。
在按下调整键时发光二极管显示红色。
发光二极管亮的数目代表相应的灵敏度级别。较左边的发光二极管表示感1级(zui低灵敏度)。从左边数,2至7级由相应数目的发光二极管表示,所有的发光二极管全亮时表示7级(zui高灵敏度)。
按上调键或下调键将改变灵敏度。可以按一次改变一级,也可以持续按键快速改变级别。

每增加(或降低)一档,表示相对灵敏度变化一倍,这使得本仪器灵敏度zui大可增加64倍。


4、警示
XP-1A型检漏仪具有18级警示。因此可清晰地指示泄漏的相对大小和强度。渐进的指示可用于定位漏点。因为增加的警示级别表示正在接近泄漏源(zui高浓度处)。每一级由相应的红﹑绿﹑橙三色之一的发光二极管表示。

开始,从左到右绿色,然后有从左到右显示橙色,并逐一替换掉绿色。最后,从左到右显示红色,并逐一替换掉橙色。


1、 打开电池开关,发光二极管将显示复位指示2秒钟(左灯绿色,其它灯橙色)。
2、 通过观察发光二极管核对电池电力(见上)
3、开机时,本产品默认为灵敏度5级,此时可听到间隔稳定的“嘟、嗜”声,如果需要可通过灵敏度调整键改变灵敏度。
4、开始检漏时,当泄漏的气体被发现,“嘟嘟”声将变得急促,发光管也将根据浓度的变化改变发光方式。
5、灵敏感度可在操场作中的任何时候时行调整,且不影响检测。
6、 如泄漏源被定位之前,已达到zui高警示(发光二极管1绿6红)。应按复位键复位到零参考水平。
7、为保证仪器测量准确可靠,您可经常进行复位操作。

友情提醒:购置XP-1A型检漏仪,请认准原产厂家!品牌厂家产品质量及售后服务有保障!



五、操作手册


按键操作

●  ON/OFF键打开装置,显示屏将发光保持2秒钟重置指示(左LED绿,其余全为橙色

●  通过观察恒定电源指示器来校验电池水平(见上)

●  开机后,装置设为灵敏度水平5,将会听到一急促但稳定地蜂鸣声,如果需要,可通过按 SENSITIVITYSENSITIVITY键来调节灵敏度,如上所述

●  开始搜索泄漏,当检测到制冷剂时,音调会变为警报器型声响,明显不同于蜂鸣声,此外,可视指示灯将逐渐发光,如报警指示部分所述

●  通过使用SENSITIVITYSENSITIVITY键可在操作过程的任意时刻调整灵敏度,此调节不会打断检测。

●  如果在泄漏被查明前,发生了全警报,按RESET键来将电路重置到一参考零点,如前述


操作技巧

 以下部分包括几个通用技巧:

●  在泄漏不能被发现时,才将灵敏度提高;只有在把装置重置不能使您在泄漏上复位”‘home-in’)时,将灵敏度调低

●  在被气体严重污染区域,装置可重置为与气体的环境浓度隔离,当装置正在重置时,探针不应移动,本装置可按需要重置多次

●  在多风地区,尤其户外,即使是大泄漏也可能难以发现,在此条件下,最好封闭潜在泄漏区域

●  注意,如果传感头与湿气或溶剂接触,检漏仪可能会报警,因此,在泄漏检测时,避免与此类物质解除。

   ●  使用时或使用完,注意妥善保存尤其是传感头的有效保护,以避免失效。如开机后即使置于确定的泄漏源位置,并以最高灵敏度仍不能被检测,则可能存在传感透或仪器失效


六、日常维护


恰当的维护检漏仪是必要的。仔细地遵循各项说明,概述如下,将减少性能方面的问题并增加装置的寿命值。警告:更换传感头钱要把装置断开。如不这样做,可引起轻度电击。

保持传感头清洁:利用所提供的头保护套,以防止灰尘、水分及油脂的聚集。切勿使用未装好保护套的装置。在使用装置前,务必检查头及保护套,看看它们是否没有污物及油脂。清洗地办法如下:

1.用握紧及拉出传感头来把保护套取下。

2.用毛巾或压缩空气清洗保护套。

3.传感头自身脏了,能浸在温和的溶剂(如酒精)中把它清洗几秒钟,然后用压缩空气或毛巾清洗。

注:切勿用汽油、松节油、矿物油漆溶剂等溶剂,因为这些残余物会降低装置的灵敏度。

传感头更换:传感头终将损耗,而需要更换。但由于头的寿命直接与使用的条件和频率有关,因此很难预告何时会发生。无论什么时候在清洁纯净的空气环境中报警响起来或变得反常,就应该更换头了。更换头的办法:

1.确保装置是断开的。

2.用逆时针方向旋出螺丝,取下旧的头。

3.使用放在携带箱内的备用头,顺时针旋上螺丝
