YHS系列 SF6气体回收充气装置

发布时间:2021-08-31 15:15:43 作者:administrator 阅读量:1108

一、 用途简述

         SF 6 气体作为一种绝缘气体,具有无毒、不可燃,以及良好的绝缘特性,其绝缘强度大大高于传统的绝缘气体,并具有良好的灭弧性,因此广泛应用于 SF 6 电器。由于 SF 6 气体价格昂贵,且在电弧、电火花和电晕放电的作用下,会分解产生有毒成份。因此 SF 6 电器设备应用时需要将 SF 6 气体回收。本装置就是为了制造和维修 SF 6 电器设备时,回收和充加 SF 6 气体的一种专用设备。

二、 适用范围

   本装置适用于 SF6电气设备中六氟化硫气体进行抽真空、充气、回充、净化及回收。

三、 设计方案

    本装置由 SF6气体回收装置组成。涉及的产品的主要优点为能直接将回收的 SF6气体以液态的形式贮存入容器,并能将 GIS内的残压回收至 53Kpa(绝压),拥有较小的体积,便于移动的放置,拥有较快的抽真空速度,能对回收的 SF6气体进行干燥和过滤,还能回充 SF6气体至 SF6电气设备。

四、 技术特点

1.  内置过滤吸附系统,可以吸附 SF6气体中的的杂质、水份、分解产物和油份等。

2 一体化的设计和较小的体积便于移动和使用。

3 高效的过滤免维护系统,极大保证了回收 SF6气体的质量。

4 内置相序保护器,无论何时均能免除主机因相序错误而反转的担忧。

5 所有电气系统均采用优质品牌。

6 优质的脚轮将极大的保护地面油漆,并减少推动时所需的人工。

7 整机为风冷无需外接水源。

8 内置温度保护系统即使在 -30摄氏度下也能正常工作。

9 内置干燥加热系统,可确保干燥剂饱和之后可通过设备加热活化再生,从而无需更换干燥剂。

10 所有球阀为密封元件具有自动补偿性能。

11 具有内置电磁阀停电保护功能,杜绝真空泵停电或电机咬死返油。

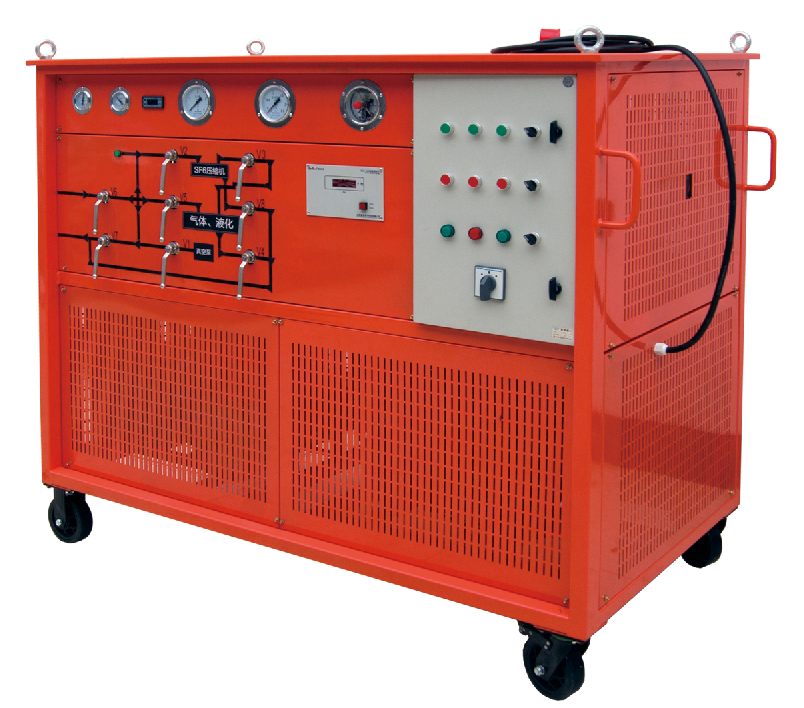

五、 产品外观

整个设备布局合理,结构简单且紧凑,整体美观大方,易于操作和维护,油漆附着力为Ⅰ级,颜色为橙红色。

六、 技术参数


回收回收初压力 0.8MPa

回收终压力 50KPa

回收时间:对初压力0.8MPa1 m3 SF6气体容积,回收至终压力50KPa,小于2.5小时。

充气对初压力为 133 Pa 1 m3 SF6 气体容积充至0.8MPa,充气时间小于0.8小时。

抽真空装置极限真空度小于等于 10 Pa

  对初压力为 0.1MPa 1 m3 SF6气体容积抽真空至 133 Pa,所需时间小于1.0小时。

贮存贮存容器容积 0.05m3

名义液态贮存量 50kg

最高贮存压力 3.8 MPa

净化对含水量1000PPMv以下的 SF6 气体,经本装置一次回收净化后,水份小于 60PPMs,油份小于 10PPMs

年泄漏率 1% 名义储存量

噪声 75dB(A) 声压级

工作温度-10° - 40

功率 5 KW

电源:交流三相五线制   50HZ 380V± 10%

重量:6 00 kg

外形尺寸(长 × × 高): 1400 × 810 × 1350

七、 常规型号
